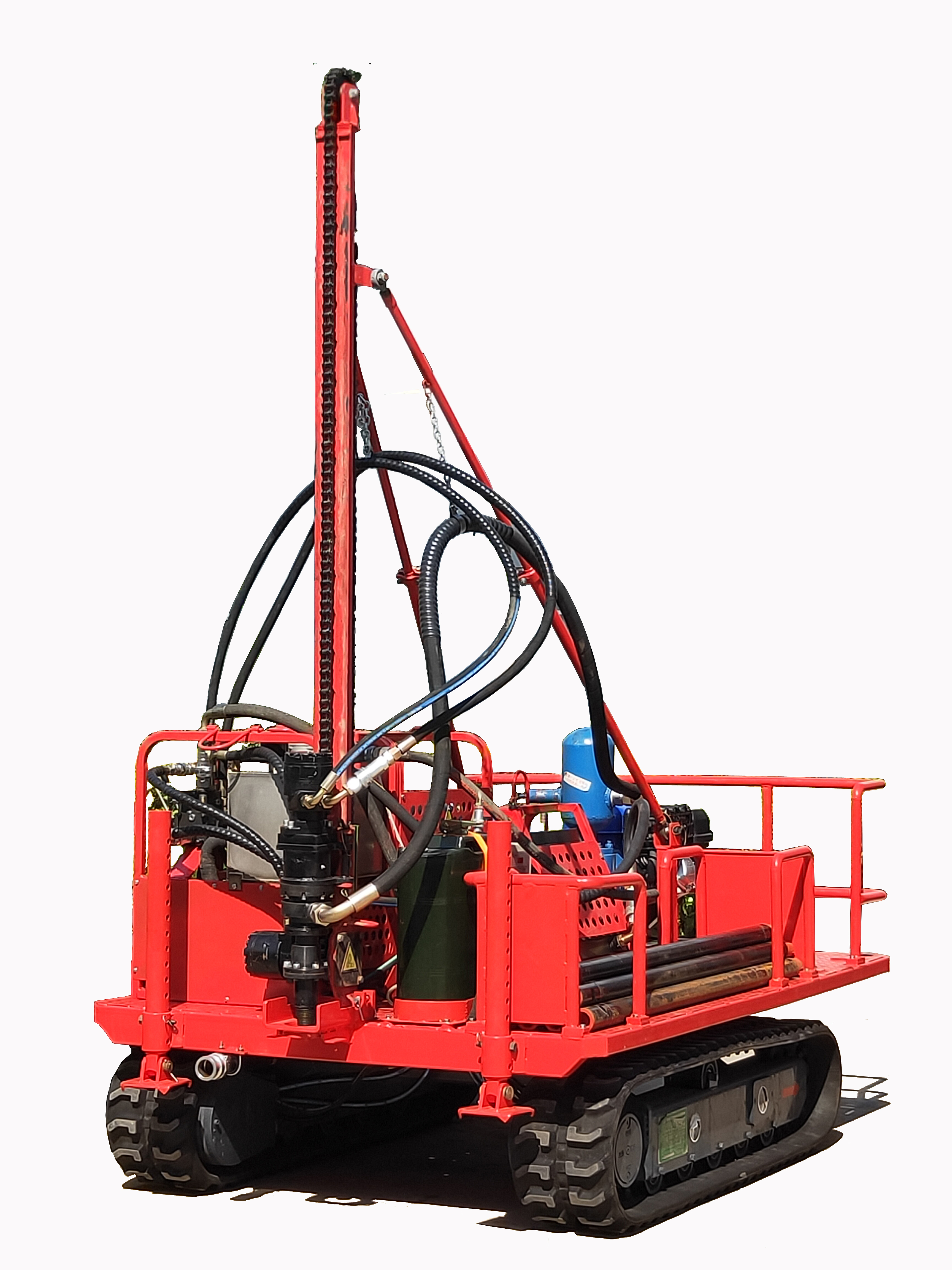

该钻机是HD-40A型山地轻便钻机与履带底盘有机结合的一款宽地貌适应性钻机。钻机履带行走液压系统采用快速连接方式共享人抬轻便钻机液压系统；钻机的平台制造满足HD-40A型轻便山地钻机的快速安装成HD-C50钻机、以及快速恢复成轻便山地钻机特点；使本产品兼具履带钻机的机动性和山地钻机的便捷性，大大拓宽了其野外作业的范围和能力，实现了关键装备的高效利用。最大钻井深度50米（泥浆钻井）。
可满足山前带、雪原、丛林、草原、农田、沼泽、黄土塬等地区进行地震勘探钻井施工作业。
一、钻机技术特点：
1、 钻机底盘采用工程橡胶履带底盘，行走驱动共用钻机液压动力系统；行走控制采用遥控比例柔性控制，确保操作者的安全性；底盘带自动刹车系统；
2、 钻机动力头可实现空气和泥浆介质的切换，满足泥浆钻井和空气钻井作业要求；
3、 井架采用带滑道板的桅杆式结构，加压链轮两端使用免维护轴承支撑，提高链轮的承载能力；
4、 钻机井口两侧设置机械支腿，提高钻井操作时的稳定性；
5、 配套不锈钢液压油箱提升液压系统抗腐蚀能力；
6、 履带底盘上可选装泥浆泵组和空压机组，实现泥浆钻井和空气钻井的转换。
二、主要技术参数
|
钻井深度（m） |
50 |
||
|
钻井方式 |
泥浆钻井、空气震击钻井（选装）、螺旋钻井（选装） |
||
|
钻孔直径（mm） |
Φ90（泥浆、空气）、Φ75（空气震击） |
||
|
钻杆直径×长度(mm) |
Φ60×1500 |
||
|
动力头 |
最大输出扭矩（N.m） |
1200 |
|
|
转速范围（r/min） |
0～160 |
||
|
加压提升系统 |
提升/加压力（kN） |
20 |
|
|
最大升降速度（m/s） |
0.73 |
||
|
钻机重量 （kg） |
≤350 |
||
|
空压机组 |
排气量（ m3/min） |
3.8 |
|
|
排气压力（ bar） |
8 |
||
|
机组重量（kg） |
176 |
||
|
汽油发动机(hp/r/min) |
35/3600 |
||
|
泥浆泵 |
流量(L/min) |
160 |
|
|
压力 (bar) |
13 |
||
|
汽油发动机(kW/r/min) |
8/3600 |
||
|
行走参数 |
接地比压 （kPa） |
22.5 |
|
|
行走速度 |
低速（km/h） |
2.1（遥控 /线控） |
|
|
高速（km/h） |
4.0（遥控 /线控 ） |
||
|
最大牵引力（kN） |
30 |
||
|
爬坡角度 |
≥25% |
||
|
外形尺寸 （mm） |
2800×1600×1950（行走） |
||
|
履带整机重量（kg） |
≤2100 |
||
